Clamex P Medius 14/10

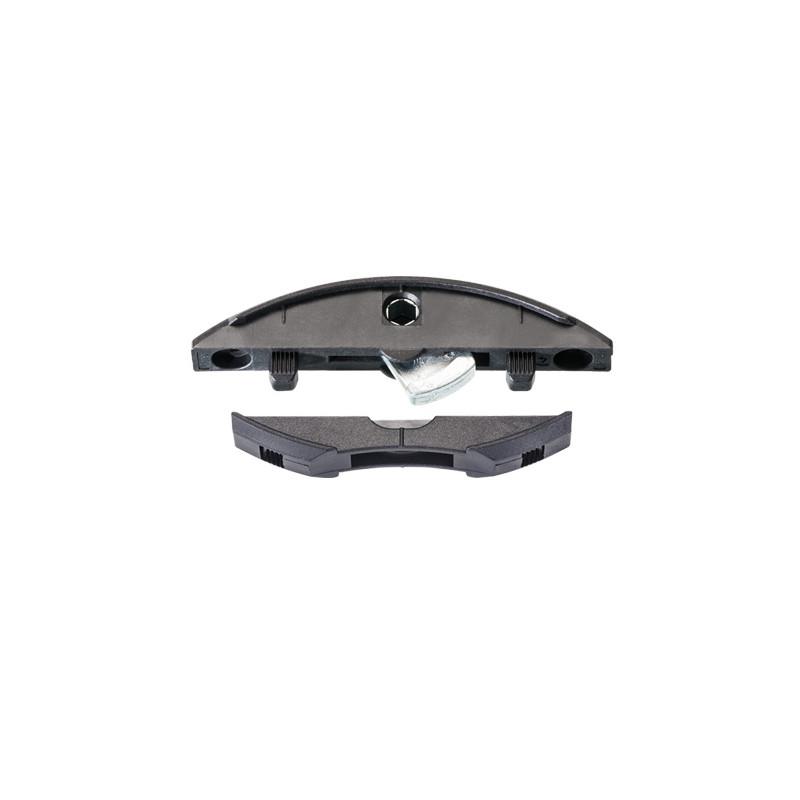

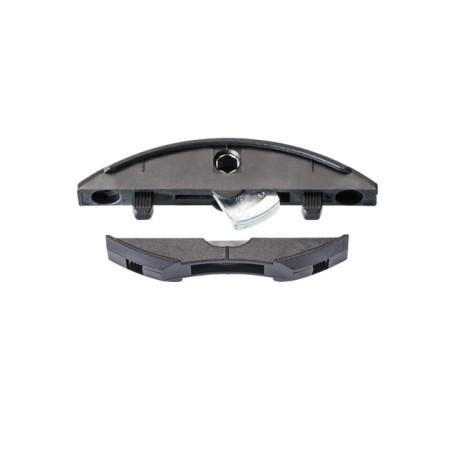

Clamex P Medius est à utiliser en complément de Clamex P-14 pour assembler 2 rayons se trouvant à la même hauteur et séparés par une paroi. Clamex P Medius est composé de 2 éléments avec une profondeur de montage différente. Il faut réaliser une rainure P-System de 14 mm pour installer la coque avec le verrou. La deuxième coque, en forme de demi-lune, s’insère à 10 mm et peut ainsi être montée dos à dos dans un panneau central de 16 mm.

L’ancrage à engagement positif P-System permet une fixation rapide et solide dans la pièce à usiner, sans aucun outil.

Clamex P, ne nécessitant ni colle, ni vis, est un atout majeur dans le procédé de production et se différencie ainsi des standards de l’industrie du meuble. Des meubles avec onglets peuvent être alors démontables ou assemblés définitivement. Le trou d’accès au verrou de 6mm caractérise Clamex P qui se démarque ainsi des produits standards pour l’ameublement.

Zeta P2 : réglage des profondeurs 14 et 10.

Avantages

• Raccord d’assemblage démontable sans usure notoire
• Même positionnement de la rainure P-System des 2 côtés pour une épaisseur de 16mm
• Trou d’accès au verrou de seulement 6mm
• Montage ultra rapide des pièces de fixation sans outil
• Empilage pour le transport, élément d’assemblage pré-monté
• Tolérance latérale pour un montage efficace avec la fraiseuse à rainure profilée Zeta P2 ou sur centre d’usinage



Applications

• Assemblage de panneau central dans une étagère lorsque 2 rayons se trouvent à la même hauteur et sont séparés par une paroi. Le changement de position ou de fraise pour les panneaux centraux est inutile, ce qui minimise les erreurs
• Montage en surface possible à partir d’une épaisseur de matériau de 12mm, puisque une demi-coque est installée à une profondeur de 10mm
• Élément d‘assemblage pour meubles, étagères, armoires encastrées, cuisines etc.
• Élément d‘assemblage pour des éléments démontables dans l’agencement de magasins et de stands
• Une alternative plus solide que les éléments standards
• Élaboration rapide de prototypes avant le lancement de la production en série
• Ajustages et montages directement sur le chantier

Dimensions	66 × 14.5 × 9.7 mm 52 × 7.5 × 9.7 mm
Fraise	Ø 100.4 x 7 x 22
Matériau coques	plastique renforcé de fibres de verre
Matériau verrou	zinc moulé sous pression
Tolérance de montage	longitudinale ± 1 mm
Résistance à la traction:
Panneau aggloméré	~ 700 N ≈ 70 kg
Hêtre massif	~ 900 N ≈ 90 kg
