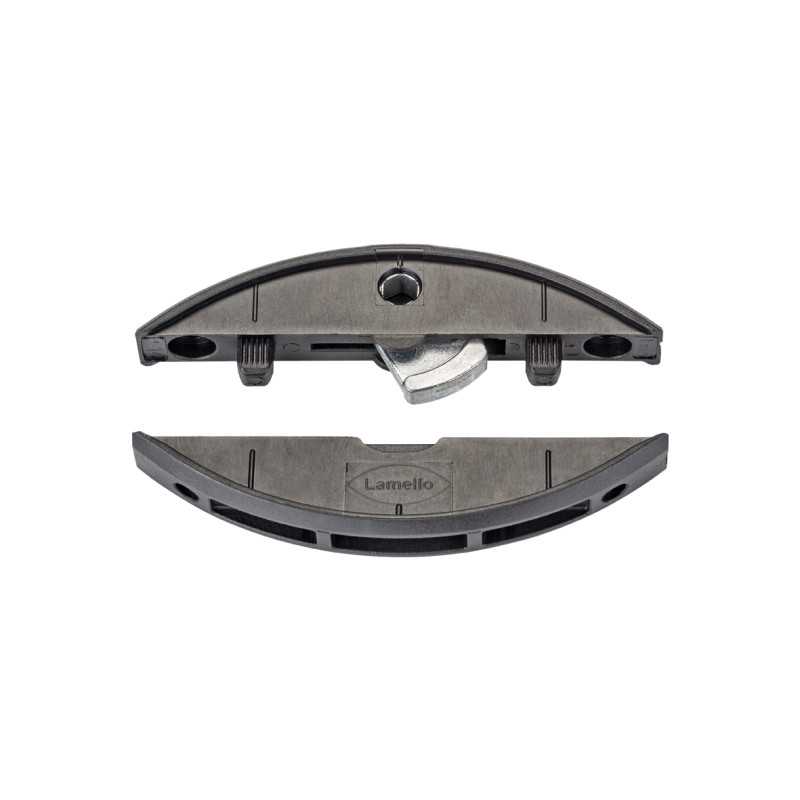

Clamex P-14 est un raccord d’assemblage démontable fonctionnant sur la base de la fixation P-System et équipé d’un verrou.

L’ancrage à engagement positif P-System permet une fixation rapide et solide dans la pièce à usiner, sans aucun outil.



Clamex P, ne nécessitant ni colle, ni vis, est un atout majeur dans le procédé de production et se différencie ainsi des standards de l’industrie du meuble. Des meubles avec onglets peuvent être alors démontables ou assemblés définitivement. Le trou d’accès au verrou de 6mm caractérise Clamex P qui se démarque ainsi des produits standards pour l’ameublement.

La profondeur de montage pour Clamex P-14 est de 14 mm et est parfaite pour tous les bois composites de 16mm d’épaisseur ou plus.

Zeta P2 : réglage de profondeur 14.

Avantages

• Raccord d’assemblage démontable sans usure notoire
• Élément démontable pour assemblage en onglet de 22.5-180° et pour tout assemblage à joint plat
• Trou d’accès au verrou de seulement 6mm
• Montage ultra rapide des pièces de fixation sans outil
• Empilage pour le transport, élément d’assemblage pré-monté
• Haute force de verrouillage de ca. 80 kg pour encoller des meubles présentant toute sorte d‘angles
• Tolérance latérale pour un montage efficace avec la fraiseuse à rainure profilée Zeta P2 ou sur centre d’usinage

Découvrez les avantages du Système Clamex P-14

Applications

Clamex P-15 peut être utilisé pour la production de meubles en série ou de pièces uniques, la décoration intérieure ou l’agencement de magasins ou stands. La pièce de fixation est idéale pour des étagères, de grands meubles, des comptoirs en angles et parfaite comme aide à l’encollage.

Les assemblages de qualité pour des produits haut de gamme sont souvent réalisés avec cet élément esthétique.

• Élément d‘assemblage démontable pour meubles, étagères, armoires encastrées, cuisines etc.
• Aide à l’encollage d’onglets et d’angles peu communs
• Élément d‘assemblage pour des éléments démontables dans l’agencement de magasins et de stands
• Une alternative plus solide que les éléments standards
• Élaboration rapide de prototypes avant le lancement de la production en série Ajustages et montages directement sur le chantier

Dimensions	66 × 27 × 9.7 mm
Fraise	Ø 100.4 x 7 x 22
Matériau coques	plastique renforcé de fibres de verre
Matériau verrou	zinc moulé sous pression
Tolérance de montage	longitudinale ± 1 mm
Résistance à la traction:
Panneau aggloméré	~ 800 N ≈ 80 kg
Hêtre massif	~ 1000 N ≈ 100 kg
