Cabineo insert M6x12.3 mm, 500 pièces, avec outil d'installation pour insert
186371
186,24 €
TTC
Cabineo insert M6 Pour un montage et un démontage fréquents sans perte de résistance
Insert fileté en deux tailles pour les vis Cabineo M6
Le vissage des deux côtés pour les assemblages de montants intermédiaires augmente la résistance
Installation efficace à frapper
Haute résistance au cisaillement dans le bois en raison des nervures de maintien
Idéal pour la construction de stands d'exposition ou le montage répété de meubles sans les user
Description du produit

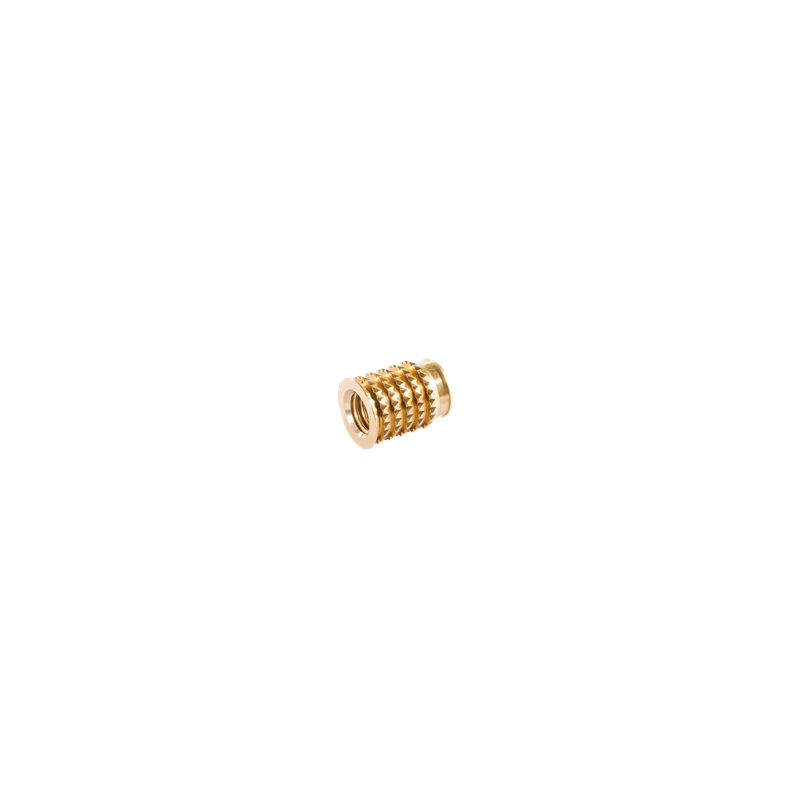

Cabineo M6 est un insert fileté pour assemblages de meubles, qui s’utilise avec Cabineo 8 M6 ou Cabineo X. Il est parfait pour les applications où le filetage ne peut pas être usiné directement dans la pièce à usiner ou pour augmenter la résistance dans les assemblages en angle et de séparation. Pour le montage, un perçage de 8 mm est réalisé, l’insert fileté est mis en place et frappé dans le matériau à l’aide de l’outil d’insertion. L’outil d’insertion est conçu de sorte que l’insert Cabineo M6 soit automatiquement placé à 1 mm sous la surface du panneau lors de la frappe. En cas de montage dans un montant, l’insert fileté doit être monté au centre du panneau afin que les vis Cabineo M6 soient suffisamment longues pour pouvoir s’engager des deux côtés dans le filetage. Pour enfoncer l’insert Cabineo M6 plus profondément dans le matériau, le manchon en plastique est tourné à 180° sur l’outil d’insertion, ce qui permet de placer l’insert 5 mm sous la surface du panneau. Frapper au lieu de visser présente deux avantages : c’est plus rapide et les inserts filetés sont toujours montés verticalement. Cela permet d’éviter que les filetages extérieurs simples ne soient vissés en biais dans le perçage. En plus de son utilisation avec le système Cabineo, l’insert Cabineo 8 M6 peut également être employé avec des vis standard M6.
Applications :
Panneaux pour la construction générale de meubles et de caissons de mobilier
Éléments d’assemblage démontables entre différents matériaux
Placards/armoires encastrés ou dressings
Pour le transport de meubles hauts de cuisine démontés
Caissons de cuisines et étagères ouvertes
Meubles et présentoirs pour l’aménagement de magasins
Données techniques
Données
Tolérance de montage longitudinale ± 0.1 mm
Tolérance de montage radial ± 0 mm
Largeur minimale de la pièce 14 mm
Épaisseur minimale du matériau pour le fraisage des chants 14 mm
Épaisseur minimale du matériau pour le fraisage de surface 17 mm
Épaisseur minimale du matériau pour le fraisage des montants intermédiaires 17 mm
Force de traction en panneau d'aggloméré 940 N
Force de traction en MDF 1070 N
Force de traction en hêtre 2060 N
Résistance au cisaillement en panneau d'aggloméré 1240 N
Résistance au cisaillement en MDF 1750 N
Résistance au cisaillement en hêtre 2170 N
Taille (LxLxH) 15,3 mm
186371
